Z čeho je vyroben šroub ve tvaru U

Pokyny pro nákup U-šroubů

Šrouby mohou být vyrobeny s přizpůsobenými šrouby ve tvaru U vyrobenými z oceli o průměru 1/2 palce a větším. Proto, pokud je průměr U-šroubu, který potřebujete, 1/2 palce nebo více, můžeme je vyrobit v rámci možností ohýbacího zařízení a samotné oceli. Abyste lépe porozuměli tomu, co lze vyrobit, budete muset rozumět způsobu, jakým vyrábíme U-šrouby.

Čtvercový vs kulatý ohnutý U-šroub

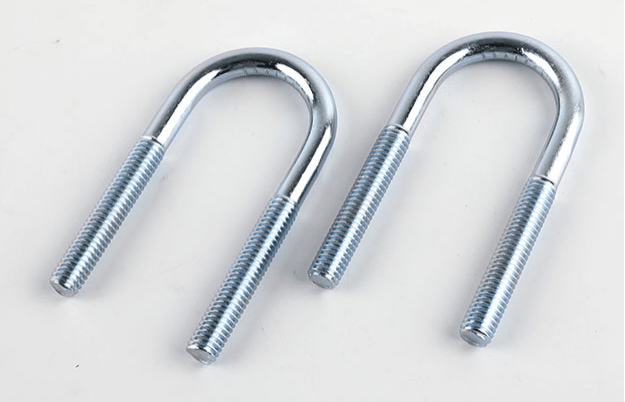

Kulatý obloukový šroub ve tvaru U
Existují dva typy šroubů ve tvaru U, a to kulaté zahnuté šrouby ve tvaru U a čtvercové zahnuté šrouby ve tvaru U. Tvar kulatého ohnutého šroubu ve tvaru U je podobný písmenu „U“ a obvykle se používá k upevnění něčeho na kulatou tyč nebo trubku. Abychom vyrobili šroub ve tvaru písmene U s kulatým kolenem, nejprve uřízneme část ocelové kruhové tyče na vhodnou délku a poté ohneme tento kus oceli kolem čepu o stejném průměru, jako má konečný šroub tvaru U. Pokud například potřebujete kulatý U-šroub, který lze namontovat na tyč o průměru 3 palce, můžeme jej ohnout na čep o průměru 3 palce. Níže si můžete prohlédnout krátké video o této operaci:

Čtvercový zakřivený U-šroub
Dalším typem U-šroubu je čtvercově zakřivený U-šroub. Aplikace se mohou lišit, ale tento typ U-šroubu obvykle obklopuje obecně čtvercový nebo obdélníkový tvar, jako je čtvercový dřevěný nosník nebo čtvercová ocelová trubka. Výroba tohoto typu u-šroubu je složitější a vyžaduje některé další úvahy. Než se pustíme do výroby tohoto typu U-šroubu, potřebujeme znát nějaké další informace. Protože U-šroub bude vyroben z kruhové výztuže a bude se ohýbat kolem kruhového čepu, samotné koleno bude mít kulatý profil. V mnoha architektonických aplikacích to není problém. V určitých přesných aplikacích, jako je použití určitých automobilů nebo přívěsů, však může být vyžadováno, aby U-šrouby měly skutečný, ostrý a pravý úhel v koleni. V tomto případě nemusíme být schopni vyrobit požadované U-šrouby.

Čtvercový vs kulatý ohnutý U-šroub

Určete poloměr ohybu
Jakmile zjistíte, že poloměr ohybu je pro vaši aplikaci přijatelný, další věc, kterou musíte zvážit, je vztah mezi průměrem U-šroubu a poloměrem ohybu. U čtyřhranných ohýbaných U-šroubů platí obecné pravidlo, že poloměr ohybu musí být alespoň dvojnásobkem průměru ohýbaného materiálu. Pokud je například U-šroub čtvercového kolena vyroben z 1/2palcového materiálu, poloměr každého kolena musí být alespoň 1 palec. V některých případech lze provést ostřejší ohýbání pomocí operací ohýbání za tepla, což vyžaduje další práci.

Další úvahy
Dalším aspektem výroby U-šroubů, který je třeba vzít v úvahu, je to, že množství závitu na každém rameni souvisí s délkou těchto ramen. Délka závitu bude záviset na průměru materiálu, typu použité oceli (nízkouhlíková ocel nebo vysokopevnostní ocel) a funkci poloměru ohybu. Obecně řečeno, šrouby ve tvaru U jsou zde rozděleny do dvou kategorií:

U-šrouby vyrobené z měkké oceli o průměru 1 palec nebo méně
U-šroub je vyroben z nízkouhlíkové oceli o průměru 1-1 / 8 palce a více, nebo z vysokopevnostní oceli jakéhokoli průměru.
Pro skupinu 1 platí obecné pravidlo, že závit by neměl být zahájen, dokud není poloměr ohybu alespoň 1 palec. V případě skupiny 2 platí pravidlo, že závit by neměl být zahájen dříve, než je alespoň 1 palec nad úhlem ohybu (poloměr je dvojnásobek poloměru). Důvodem těchto omezení je to, že během výrobního procesu mohou závity procházející dále podél patek šroubu ve tvaru písmene U pronikat do ocelové oblasti, která se ohýbá, a pak být rozdrcena ohýbacím válcem. Pamatujte, že vzdálenost 1 palec za poloměrem nebo průměrem je nejmenší. Čím dál, tím lépe.

Vůle závitu U-šroubu

Poslední položkou, která může být někdy zvažována, je specifikace ASTM pro výrobu vašich U-šroubů. Pokud jsou vaše U-šrouby vyrobeny z kalené a temperované vysokopevnostní oceli, možná budete muset materiál před ohýbáním zahřát, abyste získali požadovaný tvar. V tomto případě musí být materiál odeslán společnosti na tepelné zpracování kovů k tepelnému zpracování, aby se obnovily vysokopevnostní vlastnosti některé oceli, která byla zahřátá během výrobního procesu. Tím se zvýší čas a náklady na výrobu zakázky.
